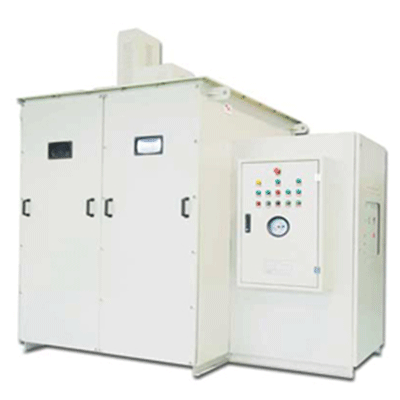

泰富西瑪電機SYQ8系列全封閉型液體電阻起動柜工作原理
      對于繞線式異步電動機來說，當電網電壓及頻率不變時，在轉子回路中串入隨電動機轉速增加而相應減小的起動電阻后，一方面可以減小起動電流，另一方面又可以始終獲得較大的起動轉矩。泰富西瑪電機SYQ8系列液體電阻起動柜就是利用這一原理來起動的，以特種介質的水溶液作為電阻，在特殊設計的液阻箱中引入極板作電極將電阻星型連接后串入電機轉子回路中，起動柜接到電機起動信號時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入轉子回路的）液體電阻由大到小作無極變化，當電阻變化到最小時，短接接觸柜閉合，使電機轉子星點直接短接，從而使電機低電流大轉矩平滑起動。

泰富西瑪電機SYQ8系列全封閉型液體電阻起動柜主要性能特點
      柜體和水箱采用全封閉結構，采取了完善的密封措施，很好地避免了電解液的過快蒸發，延長了起動柜的使用時間，大大降低了檢修頻率；
      特別適合在年降水量不足200毫米的干旱少雨氣候環境中長時間運行；
      配備循環泵，設有獨特的自循環冷卻系統，使水箱內產生的熱量在短時間內經循環系統迅速散發；
      特別適合在一定時間內需要連續多次起動的場合使用；
      用蝸輪蝸桿升降機作為傳動機構，傳動平穩、可靠、無噪聲；
      起動性能遠優于頻敏變阻柜、油浸變阻柜、鑄鐵電阻等起動柜；
      起動電流?。盒∮陔姍C(jī)額定電流的1.3倍；
      可連續起動5～10次；
      平滑起動：對設備無機械應力沖擊，可延長機械設備及電機的壽命；
      可低壓起動：6千伏電機5.5千伏、380伏電機340伏可順利起動；
      柜體結構精良、可靠，全部操作自動化，安裝、維護方便。

泰富西瑪電機SYQ8系列全封閉型液體電阻起動柜符合標準
      低壓成套開關設備和控制設備：GB7521.1-1997 IEC439-1:1992；
      SYQ型液體電阻起動柜：Q/XWZ2-2000。

泰富西瑪電機SYQ8系列全封閉型液體電阻起動柜使用環境條件
      周圍空氣溫度：（－25～＋50）℃；
      相對濕度：≤90％；
      海拔高度：≤2000米；
      安裝場所：無顯著搖動和沖擊振動；無腐蝕性氣體；
      安裝傾斜度：≤5％；
      電源要求：三相四線交流380Ｖ±10％ 10A；
注：若有特殊使用條件，請在向泰富西瑪電機訂貨時與制造商申明、協商。

轉載請說明來自西安泰富西瑪電機（西瑪電機集團）官方網站：http://m.wjlswj.com/peitaodiangui/peitaodiangui_qidonggui359.html

SYQ8系列全封閉型液體電阻起動柜——西安泰富西瑪電機技術參數

起動器型號	適配電機功率（kW）	起動時間	起動溫升（℃）
SYQ8-0.6	380～570	20	≤5
SYQ8-1	570～1000	20～25	≤8
SYQ8-2	1000～2500	20～30	≤10
SYQ8-3	2500～3500	25～35	≤10
SYQ8-4	3500～4500	35～50	≤15
SYQ8-6	5500～6500	45～75	≤15

      技術參數，由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系西安泰富西瑪電機網絡部及時更正，以免給用戶帶來不必要的損失。
